蝶閥有結構簡單、啟閉迅速、操作省力、流體阻力小、維修方便的優點。所以蝶閥通常會被用來替代低壓管道里的截止閥。蝶閥具有哪些結構，特點呢？讓我們來看一下
金屬密封蝶閥結構圖
高性能蝶閥結構圖
襯里蝶閥結構圖
雙截?cái)嘈箟旱y結構圖
彈性密封蝶閥結構圖
隨著耐化學腐蝕合成橡膠在蝶閥中的應用越來越多，蝶閥越來越多地應用于過程工業中。這種合成橡膠必須是具有耐腐蝕、耐侵蝕、尺寸穩定、回彈性好等特性。
蝶閥一般適用于工作壓力小于零點零五兆帕、工作溫度在三十?dāng)z氏度至+四十?dāng)z氏度之間的水、空氣、氣體等介質管道的啟閉和流量調節。一般不適用于高壓高溫管道。

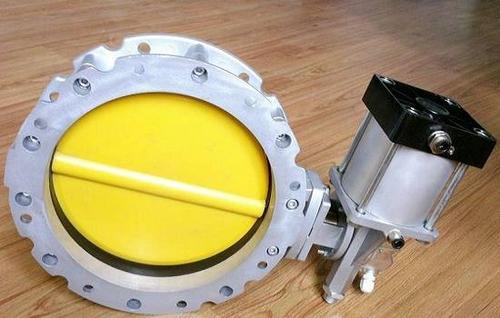

蝶閥是回轉閥的一種。蝶閥的原理是通過旋轉90°的圓盤型啟閉件來開啟、關閉和調節流體通道。金屬密封蝶閥與高性能蝶閥目前用于各種蝶閥。
蝶閥代碼D由閥體、閥板、閥桿、驅動裝置、手柄等部件組成。蝶板可以繞固定軸旋轉九十度。，通過旋轉角度可以調節介質流量。
手柄通過齒輪傳動轉動閥桿和閥板，實現閥門的開關。蝶閥可以分為閉式蝶閥、快速蝶閥、調節蝶閥、耐高溫蝶閥、通風蝶閥等。根據應用程序。蝶閥閥體材料包括灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼蝶閥等。蝶板由球墨鑄鐵、鋁合金、不銹鋼等制成。密封材料有合成橡膠、聚四氟乙烯等。連接模式包括內螺紋、法蘭和晶片類型。
原本的蝶閥是種結構簡易的一款管道擋板閥，關閉起來也不太嚴密。但這種閥門一直都是蝶閥家族里一個很重要的成員。
